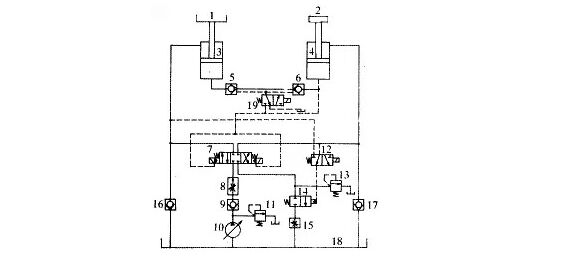

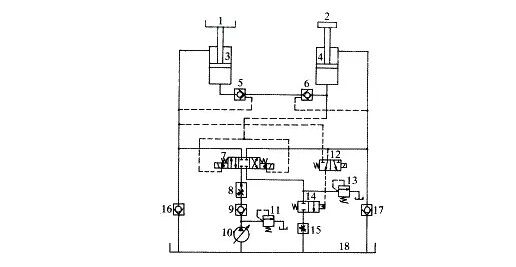

如圖1所示，工件(未畫出)放置在工作臺1上，而工作臺1則可在主缸3的活塞桿的作用下上升或下降。輔助缸4的活塞桿上加有配重2，兩缸的無桿腔由一個管路相聯，該連接管路上裝有兩個相對設置的液控單向閥5、6，兩液控單向閥5、6的控制油路分別來自兩缸的有桿腔。這樣，兩缸反向串聯起來。

   三位四通換向閥7用來控制兩缸的運動方向。如要使工作臺1上升，則換向閥7置右位，泵1 0排出的液壓油經過單向閥9、調速閥8和換向閥7向輔助缸4的有桿腔中供油，此時液控單向閥6被打開，使輔助缸4的無桿腔中的液壓油經過液控單向閥6、5流進主缸3的無桿腔中，而主缸3的有桿腔中的液壓油則經過換向閥7、二位二通換向閥14和節流閥15流回油箱18中，從而使輔助缸4的活塞桿帶動著配重2下降，而主缸3的活塞桿帶動著工作臺1上升。這一過程相當于將配重2的勢能傳給了工作臺1。

如要使工作臺1下降，則換向閥7置左位，液壓泵10排出的液壓油經過單向閥9、調速閥8和換向閥7向主缸3的有桿腔中供油，此時液控單向閥5被打開，使主缸3的無桿腔中的液壓油經過液控單向閥5、6流進輔助缸4的無桿腔中，而輔助缸4的有桿腔中的液壓油則經過換向閥7 、二位二通換向閥14和節流閥15流回油箱18中，從而使主缸3的活塞桿帶動著工作臺1下降，而輔助缸4的活塞桿帶動著配重2上升。這一過程相當于將工作臺1的勢能傳給配重2。

由此可見，兩缸3、4的無桿腔中的液壓油是一種互補關系，通過這種液壓油間的互補交換，實現了工作臺1與配重2之間的能量互補交換，這樣，液壓泵10的供給壓力可明顯低于無輔助缸的液壓系統的供給壓力，因而顯著地降低了能耗。

二位二通換向閥14用來起保護作用，其工作原理如下所述：如果工作平臺上升時所攜帶工件重量很小或未攜帶工件，或是平臺下降時所攜帶工件重量很大，如果沒有換向閥14，則有可能使主缸3和輔助缸4的活塞運動速度劇增而無法控制，甚至導致液壓缸的損壞。加上換向閥14，就可以在出現上述情況時截?cái)嘀鞲谆蜉o助缸的有桿腔與油箱之間的油路，從而起到保護作用。
